紙漿濃度控制系統

  系統簡介

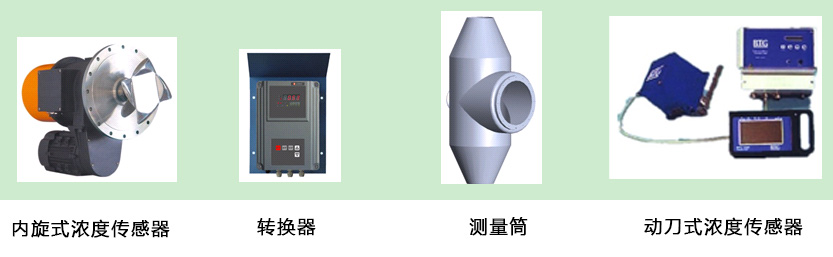

  傳感器采用剪切力測量，其優點是信號靈敏度高，抗零點漂移和紙漿流速變化、沖擊振動等影響的能力強。內旋式紙漿濃度傳感器和動刀式濃度傳感器是目前應用最可靠、性能最穩定的紙漿濃度傳感器。

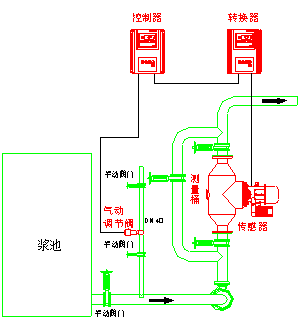

  傳感器采用管道測量的方式，安裝簡化，易于與控制器和DCS配合使用。傳感器結構堅固, 測量重復性好, 能夠給出全量程的紙漿濃度值。適用于各類紙漿測量，測量不受纖維成分、打漿度、填料、氣泡、壓力、振動等影響。
  紙漿濃度傳感器采用微芯片處理器,直接將剪切力信號轉換成紙漿濃度,并且考慮了各個影響因素的補償。傳感器采用內置轉換曲線，出廠預先標定，現場一點標定，安裝調整方便準確。傳感器能在全量程范圍內給出紙漿濃度絕對值。傳感器與控制器或DCS連接可以使用標準的4-20mA信號，也可以使用數字通信。傳感器轉換器設有鍵盤和數碼顯示器，設定操作完全可以在轉換器上直接完成，不用借助其它輔助裝備。

  性能指標
  濃度測量范圍        1.0%～16.0% 重量百分比
  靈敏度           0.02%濃度值
  濃度測量精度        測量值×0.5%或0.03%濃度值
  濃度測量重復性       測量值×0.2%或0.02%濃度值
  濃度測量響應時間      10 秒
  濃度控制精度        測量值×1.0% （均方差
  信號輸出          4-20mA和RS-485
  介質壓力         1MPa\1.6MPa\2.5MPa
  傳感器材質         0Cr18Ni9（AISI 304）/00Cr17Ni14Mo2（AISI 316L）
  介質溫度          5-100℃
  傳感器運行溫度       0-60℃
  儀表運行溫度        0-50℃
  運行環境濕度        10-85%
  工作電壓          AC380V50Hz
  功率消耗          小于400W
  可靠性           25000 小時（平均無故障時間）
